Hvorfor velge sklimontert understasjon for solenergiprosjekter i Sør-Amerika?

TAILI Electric har vært i forkant med å designe tilpassetsklimontert understasjonløsninger for internasjonale solenergiprosjekter, med kapasiteter opp til 3200 kVA. Denne artikkelen utforsker hvorfor denne åpne rammedesignen utkonkurrerer tradisjonelle lukkede KIOSK og kompakte transformatorstasjoner, spesielt i de krevende ørkenmiljøene i Sør-Amerika.

Hva er en sklimontert understasjon?

En sklimontert transformatorstasjon er en prefabrikkert kraftfordelingsenhet der alle hovedkomponentene - mellomspenningsbryter, transformator og lavspentfordelingspaneler - er integrert på en enkelt stålbaseramme.

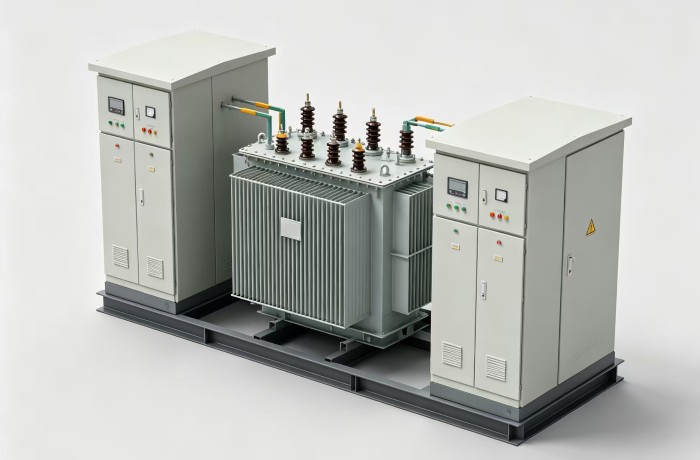

TAILI Electrics tilpassede sklimonterte transformatorstasjon har en særegen åpen konfigurasjon: den oljenedsenkede transformatoren sitter eksponert i midten, med uavhengige høyspennings- og lavspent-/måleskap på hver side – alt montert på en enhetlig stålskinne.

Denne designfilosofien står i sterk kontrast til lukkede KIOSK eller kompakte transformatorstasjoner, hvor alt utstyr er plassert i en metallkapsling.

Hvorfor åpen rammedesign? Tre viktige fordeler

1. Overlegen varmespredning i ørkenforhold

Solprosjekter over hele Sør-Amerika – fra Atacama-ørkenen i Chile til de høye slettene i Argentina – møter ekstreme temperaturer og intens solstråling.

I en understasjon er transformatorradiatoren direkte eksponert for omgivelsesluft. Denne naturlige konveksjonskjølingen gir:

Ingen ekstra kjølevifter kreves – eliminerer et vanlig feilpunkt Ingen risiko for intern overoppheting som ville tvinge transformatoren til å devaluere Optimal termisk ytelse selv under høye middagsforhold

Derimot fanger lukkede KIOSK-transformatorstasjoner varme inne i metallhusene. I ørkenmiljøer kan interne temperaturer stige godt over omgivelsene, noe som tvinger transformatorer til å operere med redusert kapasitet – et kostbart kompromiss for enhver solfarm.

2. Forenklet installasjon og vedlikehold

Desklimontert understasjoner fullt kablet og testet på fabrikken. Installasjon på stedet krever kun:

Koble til eksterne kabler Plassere enheten på et forberedt fundament

Den modulære, åpne designen betyr at transformatoren og bryteranlegget forblir uavhengig tilgjengelig. Vedlikeholdsmannskaper kan utføre service på individuelle komponenter uten å slite med store skapdører eller demontere hele strukturen.

3. Tilpasning til lokale nettstandarder

Dette er kanskje den mest overbevisende fordelen: Transformatorstasjonen med åpen ramme har blitt de facto-standarden for solenergiprosjekter over hele Sør-Amerika.

Land inkludert:

Chile

Peru

Argentina

Honduras

Venezuela

...

har bredt tatt i bruk denne konfigurasjonen for solcelleinstallasjoner. Lokale verktøy og nettoperatører er kjent med design, inspeksjonsprotokoller og akseptkriterier. Å velge en nettmontert understasjon effektiviserer godkjenningen av nettforbindelsen betydelig

behandle.

TAILI Electrics glideløsninger: To fraktalternativer

Levering av stort elektrisk utstyr til eksterne prosjektsteder over hele Sør-Amerika byr på unike logistiske utfordringer. TAILI Electric tilbyr to fraktkonfigurasjoner for sinsklimontert understasjon, hver optimalisert for ulike prosjektskalaer og logistikkkrav.

Alternativ 1: Integrert One-Piece Skid

Struktur: Høyspentskapet, transformatoren og lavspentskapet er alle sveiset på en enkelt stålbase. All internal wiring is completed at the factory.

Fordeler: Minimalt installasjonsarbeid på stedet – slipp, koble til og sett energi på

Faste utstyrsposisjoner eliminerer risikoen for at interne kobbersamleskinner eller kabler forskyves under sjøtransport

Høyeste pålitelighet for kritiske applikasjoner

Best egnet for: Kapasiteter opp til 800 kVA

hvor hele enheten kan sendes som en enkelt enhet.

Betraktning: Høyere fraktkostnader på grunn av det større totale fotavtrykket.

Alternativ 2: Bolted Split-Type Skid

Struktur: Basen er delt inn i tre segmenter - høyspentseksjon, transformatorseksjon og lavspentseksjon. Utstyr mellom seksjoner kobles sammen ved hjelp av prefabrikkerte fleksible kobberskinner eller fleksible kabler.

Enhetene pakkes separat på fabrikken og sendes i individuelle kasser. På stedet er seksjonene boltet sammen og de prefabrikkerte fleksible koblingene sammenkobles.

1，Fordeler: Hver seksjon passer inn i en standard 40-fots HQ-container - ingen overdimensjonert frakt kreves

2, Betydelig reduserte sjøfraktkostnader med mer pålitelig skipsplanlegging

3，Ingen overdimensjonstillatelse kreves for innenlands veitransport i Kina

4，Mer fleksibel lokal transport til sluttprosjektstedet

5, Redusert risiko for skade - radiatorer og porselensisolatorer mottar dedikert beskyttende emballasje

6，Viktig merknad: Bare basen er mekanisk delt. Alle elektriske koblinger bruker prefabrikkerte fleksible koblinger, noe som minimerer ledningsarbeid på stedet til et absolutt minimum.

Vanlige emballasjekrav for alle forsendelser

Uavhengig av hvilket fraktalternativ som er valgt, følger TAILI Electric strenge pakkeprotokoller:

1， Integrerte glideforsendelser: Basen må sveises med standard containerløfting og surring

punkter, med ståltau som fester utstyret inne i containeren

2, Transformatorradiatorer og porselensisolatorer: Motta spesialiserte antikollisjons- og

salt-tåke/regnbeskyttelse for sjøtransport

3，Høy- og lavspentkoblingsutstyr: Helt forseglet i plast for vanntetting og støv

beskyttelse under frakt og lagring på stedet

Applikasjonsscenarier

TAILI Electrics skreddersydde nettstasjonsløsninger er distribuert på tvers av ulike applikasjoner: Fotovoltaiske solenergianlegg (primærapplikasjon) Flertallet av TAILIs sklimonterte transformatorstasjonsenheter fungerer som opptrappingstransformatorer for solcelleanlegg. Typiske konfigurasjoner inkluderer:

Gruve- og industriprosjekter

Utover solenergi, er den sklimonterte transformatorstasjonen også mye brukt i gruvedrift over hele Chile og Peru, så vel som generelle industrielle anlegg som krever pålitelig kraftdistribusjon raskt.

Konklusjon

Den sklimonterte transformatorstasjonen har fortjent sin posisjon som den foretrukne løsningen for solenergiprosjekter over hele Sør-Amerika gjennom en kombinasjon av praktiske fordeler:

1， Overlegen varmespredning i ørkenmiljøer – ingen kjølevifter, ingen nedvurdering

2， Strømlinjeformet installasjon og vedlikehold – fabrikkkablede, uavhengig tilgjengelige komponenter

3, justering med lokale nettstandarder – jevnere godkjenninger, raskere prosjektigangkjøring

4，Fleksible fraktalternativer – ett stykke for mindre prosjekter, delt type for større installasjoner med logistikkbegrensninger

TAILI Electric har mange års erfaring med å designe og produsere skreddersydde løsninger for sklimonterte transformatorstasjoner for internasjonale markeder. Med kapasiteter på opptil 3200 kVA og spenningskonfigurasjoner skreddersydd til spesifikke landskrav, leverer TAILI nøkkelferdig kraftdistribusjon som yter pålitelig i verdens mest utfordrende miljøer.

For ditt neste solenergiprosjekt i Sør-Amerika, velg løsningen som lokale verktøy stoler på – velgsklimontert understasjonfra TAILI Electric.
