Luft vs solid SF₆-fri 12kV ringhovedenhet – hvilken passer til prosjektet ditt?

I flere tiår har svovelheksafluorid (SF₆) har vært isolasjonsgass for mellomspenningsbrytere. Dens dielektriske styrke og lysbueslukkende evne er enestående. Men det er det en fangst:SF₆er mest potent klimagass kjent, med en global oppvarming potensial (GWP) 23 500 ganger det for CO₂over en 100-års horisont.

For prosjekter som ikke har råd til SF₆lekkasjerisiko tilbyr Taili Electric to kompakte, null-SF₆, vedlikeholdsvennlig SF6-friring hovedenhetløsninger: den TLH-12 øko luftskap og TLG-12 solid isolert skap. Begge stoler på Vakuumbrytere for lysbueslukking og eliminerer SF₆helt, men de er forskjellige i struktur og best passende applikasjoner.

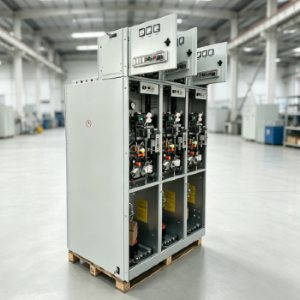

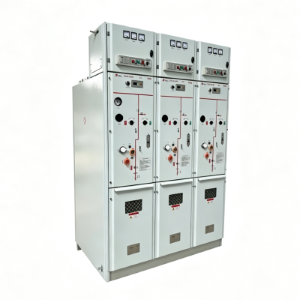

TLH-12: Tørrluft-/nitrogenisolert Ring Hovedenhet

Hva det er

Viktige fordeler

• Null drivhuspåvirkning – hvis tanken blir punktert ved et uhell eller utvikler en mikroskopisk lekkasje, er gassen som slipper ut ganske enkelt ren luft eller nitrogen. Ingen miljøstraff, ikke noe spesielt gjenvinningsutstyr.
• Vedlikeholdsfritt gassrom – den sveisede tanken er designet for livstidsforsegling, så rutinemessige trykkkontroller og etterfyllinger er det ikke nødvendig.
• Kompakt fotavtrykk – mindre enn tradisjonell luftisolert bryterutstyr, noe som gjør det egnet for padmonterte transformatorer og kompakt sekundære transformatorstasjoner.
• Kostnadseffektiv – blant de to SF₆– gratis alternativer, TLH-12 tilbyr en lavere inngangspris, spesielt for volumbestillinger.

Ting å huske på

• Tørr luft/nitrogen har lavere dielektrisk styrke enn SF₆. Tanken sveisekvalitet og innvendig skjerming må være strengt kontrollert.
• For installasjoner i stor høyde (over 1000 m), isolasjonen avstander må verifiseres på nytt.
•

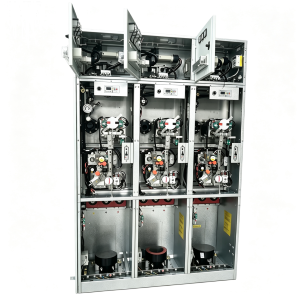

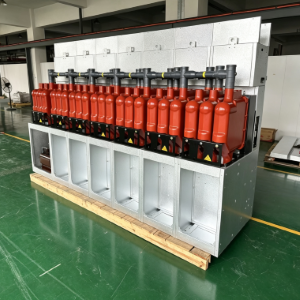

TLG-12: Den solid-isolerte ringledningen Enhet

Hva det er

Viktige fordeler

• Null lekkasjerisiko – det er ikke noe gassrom, så det er det rett og slett ingenting å lekke. Dette er det ultimate valget når prosjektet må garanti SF₆– gratis drift over hele livssyklusen.
• Immun mot fuktighet og kondens – faststoffet innkapsling beskytter interne deler mot fuktig luft, salttåke og tungt støv. Ingen indre duggdannelse, ingen overflatesporing.
• Minimalt vedlikehold – ingen gasshåndtering, ingen trykkmålere, nei påfyllingsventiler. Rutinemessig oppmerksomhet er begrenset til utvendig skjerming og koblingspunkter.
• Ekstremt kompakt – den solid isolerte modulen tillater mindre skapdimensjoner, noe som er en avgjørende fordel i trangt underjordiske kamre eller kontainerstasjoner.

Ting å huske på

• Epoksystøpeprosessen krever høy produksjonspresisjon – ethvert tomrom eller grensesnittdefekt kan påvirke langsiktig pålitelighet.
• Under kontinuerlig drift med høy temperatur, den halvledende skjermingslag bør inspiseres med jevne mellomrom.
• Startkostnaden er høyere enn TLH-12, men dette er ofte motvirkes av lavere utgifter til støtte på stedet.

Sammenligningstabell: TLH‑12 vs. TLG‑12 ved en Blikk

Hvilken SF₆- Gratis hovedenhet bør du velge?

Både TLH‑12 og TLG‑12 er fullstendig i samsvar med IEC 62271-seriens standarder og kan OEM-konfigureres for å passe spesifikke prosjektspennings-, beskyttelses- og målingskrav.

Velg TLH-12 hvis:

• Du anskaffer store kvanta for standard distribusjon nettverk eller containeriserte understasjoner.
• Området er ikke ekstremt - vanlig innendørs / utendørs temperatur og fuktighet.
• Du vil ha en kostnadseffektiv inntreden i SF₆– gratis teknologi uten å ofre ytelsen.
• Du kan godta en mindre forseglingskontroll i løpet av årlig vedlikehold, og det er ikke noe absolutt behov for å eliminere gassinneslutning.

Velg TLG-12 hvis:

• Installasjonen er i et høyrisikomiljø – under bakken kjellere, kystsalt-tåkesoner eller vedvarende kondenserende forhold.
• Belastningen er kritisk (sykehus, datasentre, viktig industri prosesser) og uplanlagte driftsstans er uakseptable.
• Du vil ha full trygghet angående gasslekkasje – ingen gass, ingen lekkasjer, ingen unntak.
• Plassbudsjettet er ekstremt trangt – hver centimeter skapbredde betyr noe.

Real-World Perspective: What Project Lag sier

Et nylig oversjøisk solenergiprosjekt i Filippinene sammenlignet begge alternativene. Ingeniørteamet valgte TLH-12 for 64 distribusjonspunkter rundt solfarmen fordi stedet var åpent, godt ventilert, og det lokale verktøyet godtok tørrluftisolasjon. For innendørs veksling stasjon inne i kystadministrasjonsbygningen, valgte de TLG-12 – fordi salttåke og høy luftfuktighet hadde tidligere forårsaket sporingsfeil på konvensjonelt luftisolert utstyr.

Denne blandede tilnærmingen blir stadig mer vanlig: bruk hverring hovedenhetder det gir mest verdi.

TAILI Electric: Din partner for SF₆- Gratis distribusjon

TAILI Electric tilbyr både TLH-12 tørrluft / nitrogenenhet og TLG-12 solid isolert enhet som standardprodukter, med fleksibel tilpasning for eksportprosjekter. Alle enheter er fabrikkmonterte og ferdig testet før levering. Vårt ingeniørteam kan hjelpe deg:

• Vurder forholdene på stedet og velg den mest passende ringledningen enhet
• Tilpass spenning, beskyttelse og hjelpestrøm til lokalt nett koder
• Gi tospråklig dokumentasjon og ekstern teknisk støtte

Kontakt TAILI Electric i dag for å diskutere hvilken SF₆-gratisring hovedenhetpasser best til ditt neste prosjekt.
