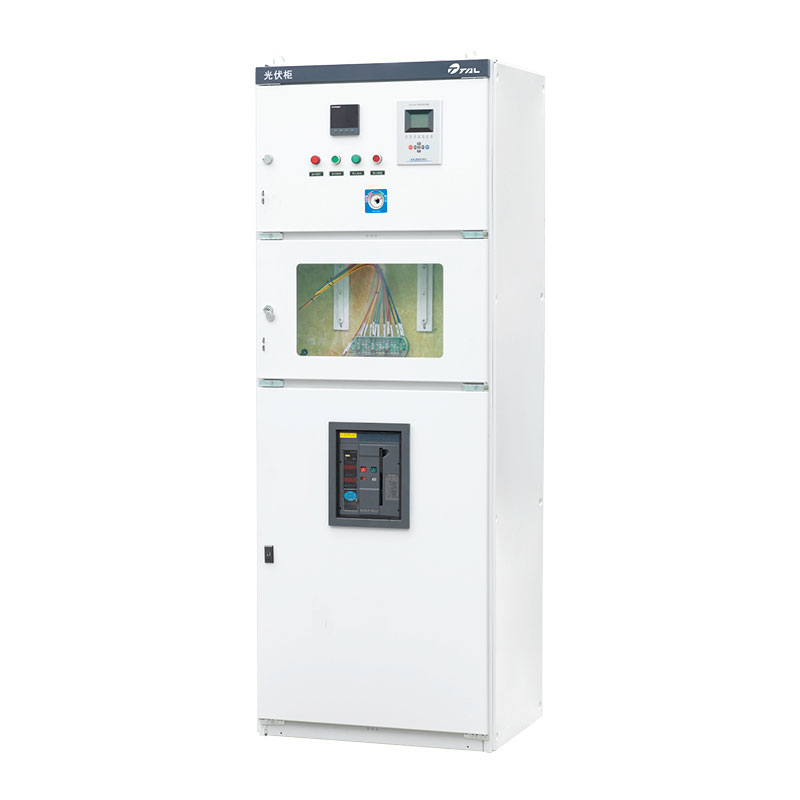

Fotovoltaisk netttilkoblet lavspentskap

Det fotovoltaiske netttilkoblede lavspentskapet levert av Taili-fabrikken samler den elektriske energien som produseres av den fotovoltaiske omformeren og er ansvarlig for sikker overføring av den til belastningene og strømnettet. Samtidig har den omfattende beskyttelses-, overvåkings- og planleggingsfunksjoner.

Hovedfunksjoner

Det solcellenetttilkoblede lavspentskapet er på ingen måte en enkel «koblingsboks». Den utfører følgende nøkkelfunksjoner:

1. Kraftsamling og distribusjon

· Samling: Kombiner vekselstrømutgangen fra flere fotovoltaiske omformere til en eller flere hovednettverk kretser for å forbedre overføringseffektiviteten.

· Distribusjon: Fordel den innsamlede kraften til lokale laster (for brukernes eget bruk) og overfør gjenværende strøm til nettet.

2. Nettforbindelsespunkt

· Dette er det juridiske skillepunktet mellom solcelleanlegget og nettet. Nettselskaper krever vanligvis måling og overvåking på dette tidspunktet for å sikre at solcelleanlegget ikke har negative effekter på rutenett.

3. Omfattende beskyttelsesfunksjoner

· Overbelastnings- og kortslutningsbeskyttelse: Bruk strømbrytere for å forhindre overdreven strøm fra å skade utstyret eller forårsake brann.

· Anti-reversstrømbeskyttelse (etter behov): Når kraftproduksjonen overstiger belastningens strømforbruk, forhindre at strømmen blir tilbakeført til transformatoren på øvre nivå (i noen applikasjoner er det forbudt).

· Beskyttelse mot øyeffekt: Dette er kjernesikkerhetsfunksjonen til det netttilkoblede systemet. Når rutenettet er slått av, er det nødvendig å raskt koble fra solcelleanlegget fra nettet for å forhindre solcelle strøm fra å bli overført til strømavbruddslinjene, noe som setter sikkerheten til vedlikeholdspersonell i kraftnettet i fare. Selv om omformeren i seg selv har denne funksjonen, brukes vanligvis distribusjonsskapet som reservebeskyttelse.

· Over/under spenning, over/under frekvensbeskyttelse: Overvåk nettparametere. Når en anomali er oppdaget, handle umiddelbart for å beskytte utstyr og nettet.

· Overspenningsvern: Forhindr overspenningsstøt som lynnedslag fra å skade dyre omformere og annet utstyr.

4. Overvåking og måling

· Smarte målere: Installer toveismålere for nøyaktig å måle strømmen som genereres av solceller, strømmen mates inn i nettet, og kraften som trekkes fra nettet. Disse er grunnlaget for strømregningsoppgjøret.

· Overvåkingsenheter: Overvåk parametere som spenning, strøm, strøm, kraftproduksjon, effektfaktor i virkeligheten tid gjennom strøm-/spenningstransformatorer, effektmålere o.l.

5. Bytte og kontroll

· Sørg for frakoblingsbrytere, kontaktorer, etc., for å lette manuell eller automatisk til- og frakobling drift, tilrettelegging for vedlikehold og reparasjon av utstyr.

Vennligst oppgi følgende informasjon, så vil vi kunne tilby bedre tjenester.

For å lette bedre kommunikasjon og for nøyaktig bestilling, vennligst gi oss enkeltlinjediagrammet ditt solcelleanlegg.
