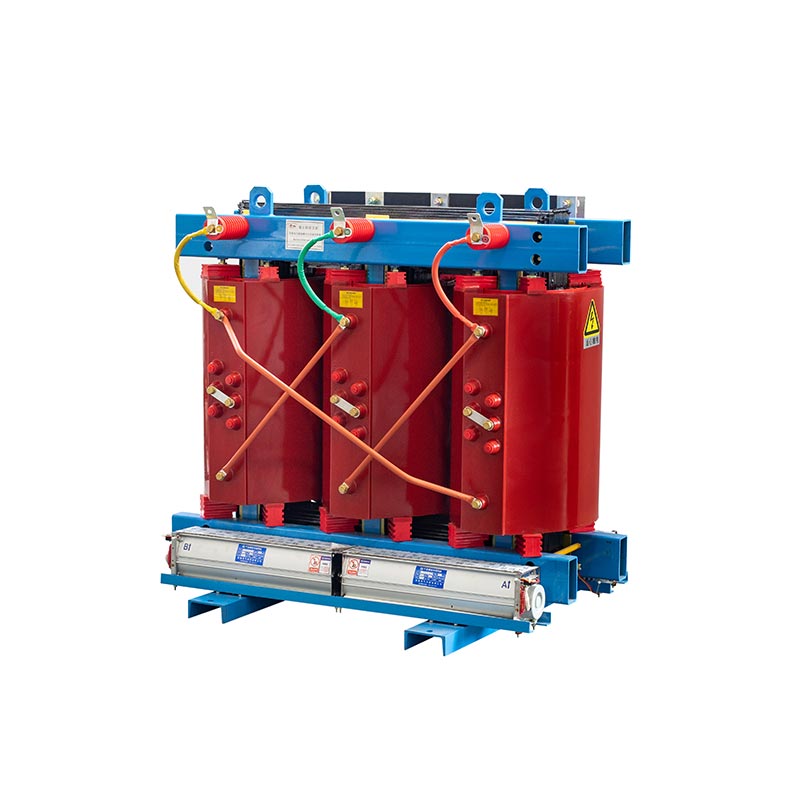

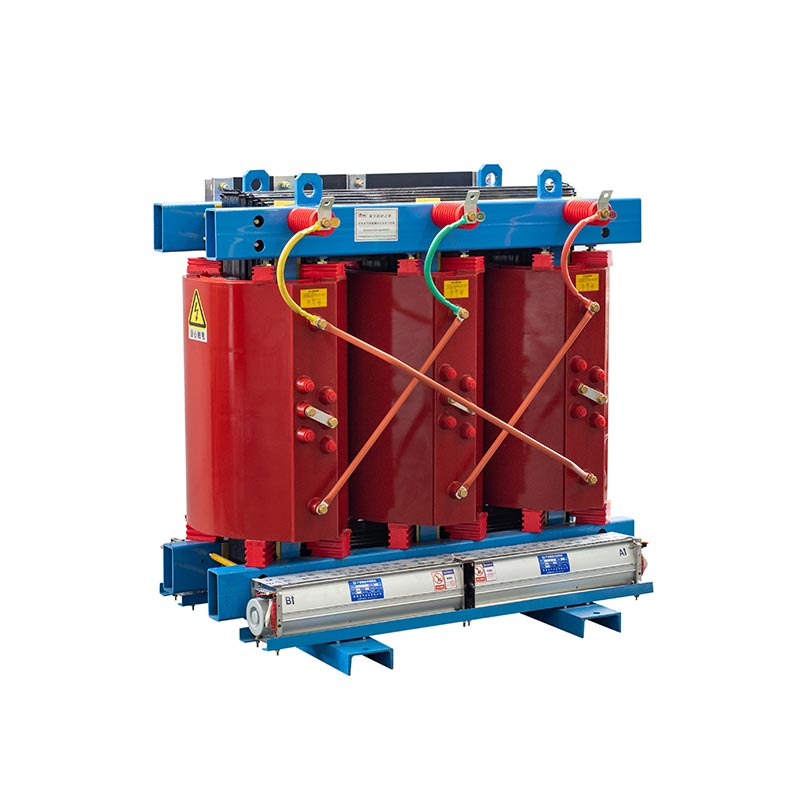

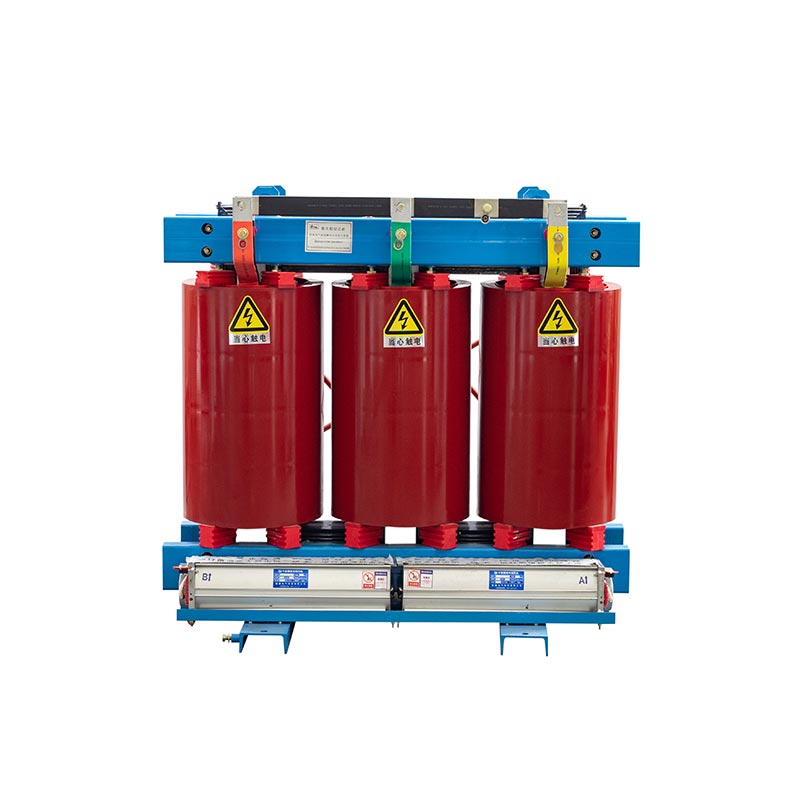

Epoxy Resin Cast Dry Type Distribution Transformer

Hovedtrekk

På grunn av sine unike strukturelle egenskaper og utmerkede isolasjonsmaterialer, har epoksyharpiksstøpt tørrtype distribusjonstransformatorer følgende bemerkelsesverdige fordeler.
Oljefri, flammehemmende, brannhemmende: Interiøret inneholder ikke isolerende olje. Den bruker solide isolasjonsmaterialer som epoksyharpiks, som fundamentalt eliminerer risikoen for brann, eksplosjon og olje lekkasje.
Miljøsikkerhet: Fri for giftige stoffer. Selv om den er skadet, vil den ikke forurense miljø.
Vedlikehold er enkelt: I motsetning til oljenedsenkede transformatorer, er det ikke nødvendig å sjekke regelmessig oljenivå og kvalitet. Arbeidsmengden ved vedlikehold er liten.
Fleksibel installasjon: Den har lave krav til installasjonsfundament og kan monteres kl lastesenteret, og dermed redusere ledningstapene.
Motstandsdyktig mot fuktighet og smuss: Viklingene som har gjennomgått spesialbehandling besitter utmerkede fuktbestandige og korrosjonsbestandige egenskaper.

Basert på disse egenskapene er bruksscenarioene for epoksyharpiksstøpte tørrtype distribusjonstransformatorer også svært omfattende.

Søknad

Kommersielle og sivile bygninger: Høyhus, kjøpesentre, sykehus, skoler, data sentre osv.
Offentlig transport og infrastruktur: Flyplasser, brygger, t-banestasjoner, oljeplattformer, osv.
Industrianlegg: Fabrikkverksteder, CNC-maskinutstyr etc. i områder med høy brann krav til forebygging.
Nye energifelt: Solkraft, vindkraft, etc. grønne energisystemer

Standard spesifikasjon

1. Gjeldende spesifikasjon: IEC 60076 / IEEE
2. Nominell kapasitet: opptil 4000 KVA
3. Primærspenning: opptil 35kV
4. Sekundærspenning: 380/400/415V eller tilpasset
5. Viklematerialer: Kobber/Aluminium
6. Temperaturøkning: 90 -100 ℃ eller tilpasset
7. Kjølemetode: ONAN8. Frekvens: 50Hz/60Hz
9. Tapspenning: ±5% / ±2x2,5% eller tilpasset
10. vektorgruppe: Dyn11 / Yyn0 / Yd11

Isolasjonsklasse

Epoxy Resin Cast Dry Type Distribution Transformer har tre generelle isolasjonsklasser. Hovedkjennetegn ved isolasjon skal gi dielektrisk styrke og tåle visse termiske grenser. Isolasjonsklassene er

Europeisk standard (IEC 60076):

Klasse A: Maksimal viklingstemperatur på 105°C.
Klasse E: Maksimal viklingstemperatur på 120°C.
Klasse B: Maksimal viklingstemperatur på 130°C.
Klasse F: Maksimal viklingstemperatur på 155°C.
Klasse H: Maksimal viklingstemperatur på 180°C.
Klasse C: Maksimal viklingstemperatur på 220°C.

Amerikansk standard (ANSI/IEEE C57.12.01):

Klasse 105: Maksimal viklingstemperatur på 105°C.
Klasse 150: Maksimal viklingstemperatur på 150°C.
Klasse 220: Maksimal viklingstemperatur på 220°C.

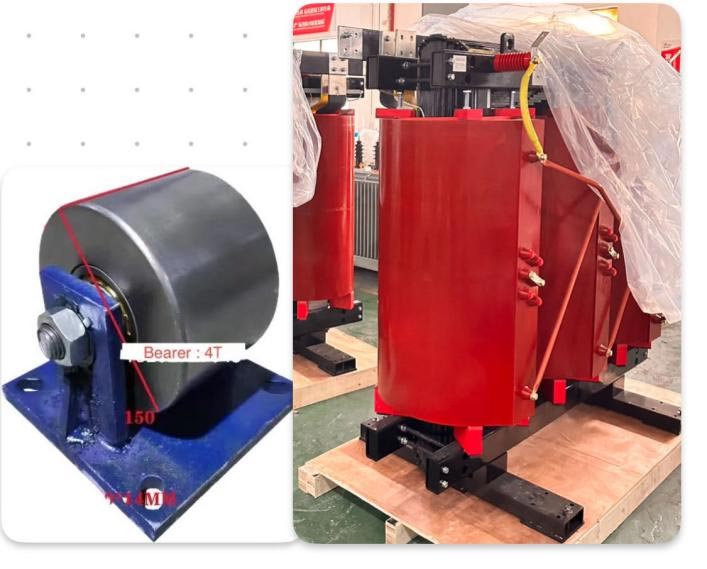

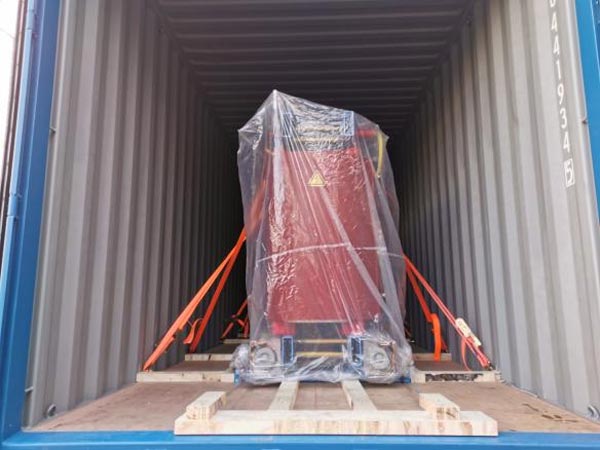

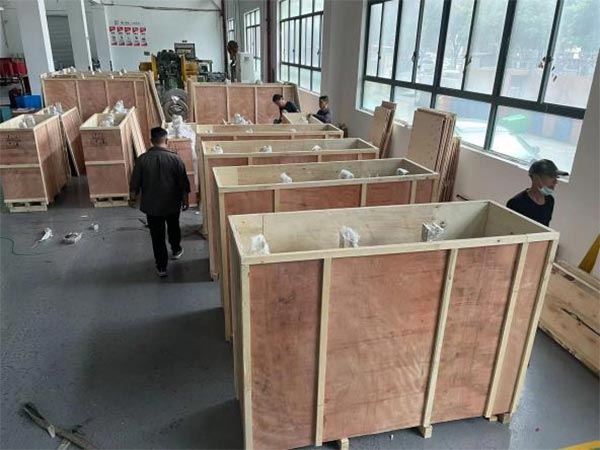

Pakkemetode

Vennligst oppgi følgende informasjon, så vil vi kunne tilby bedre tjenester.

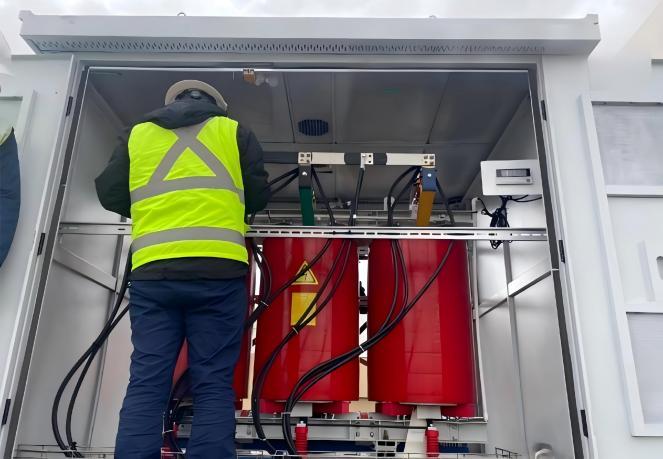

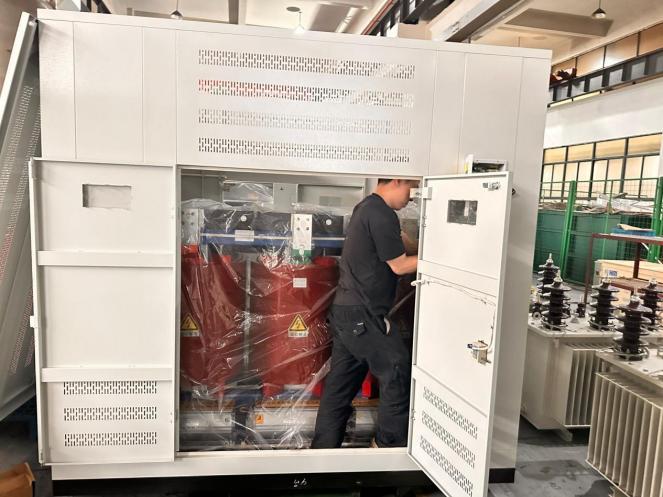

Produktapplikasjonsscenarier

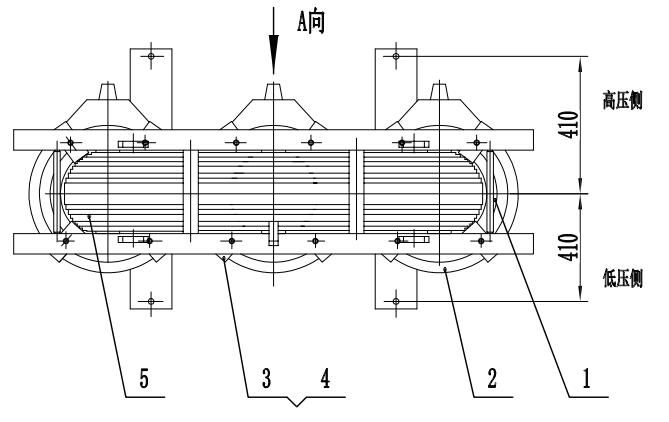

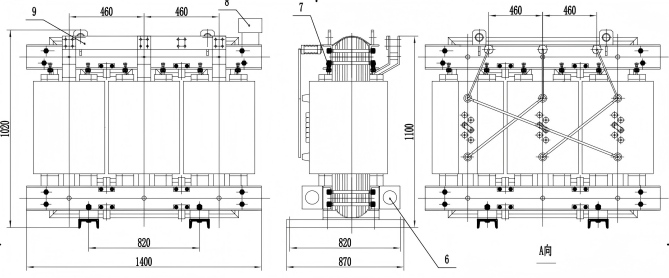

Produktets tekniske parametere

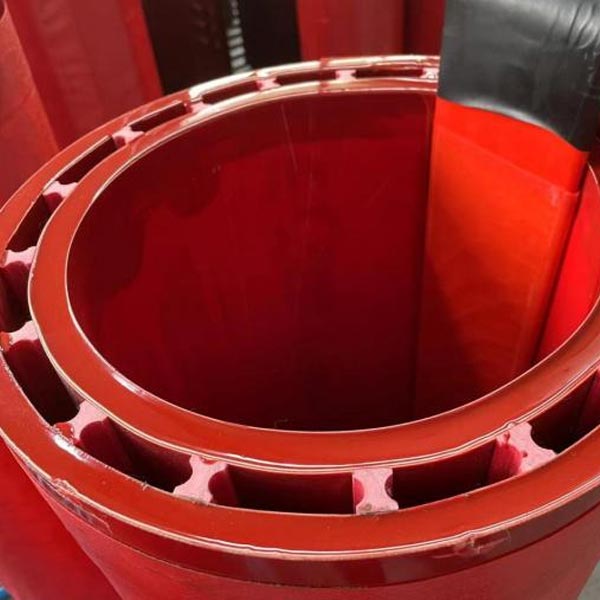

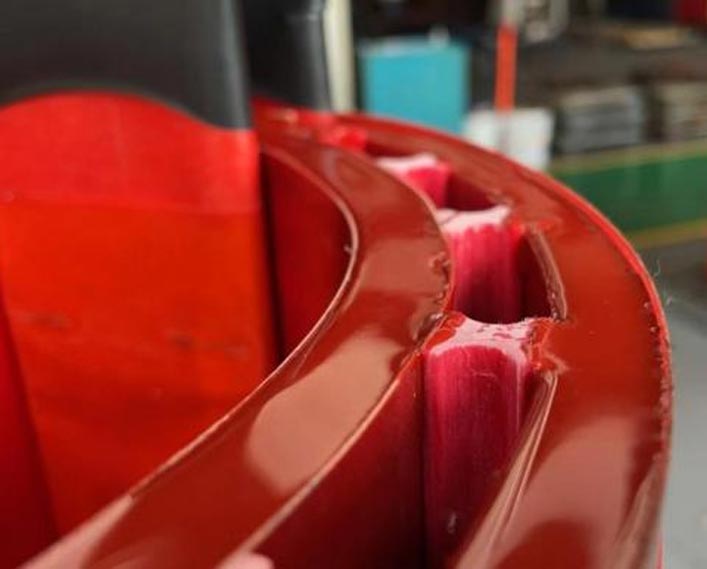

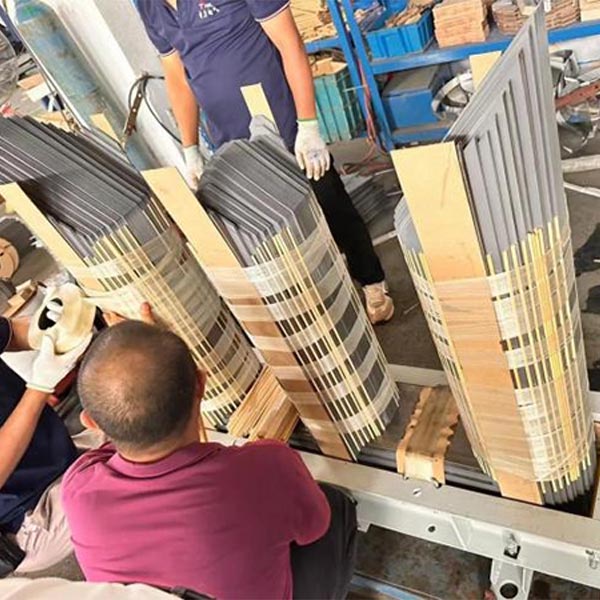

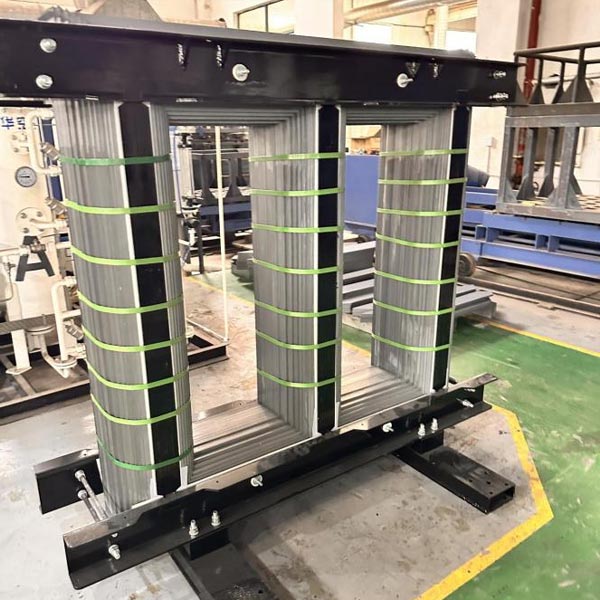

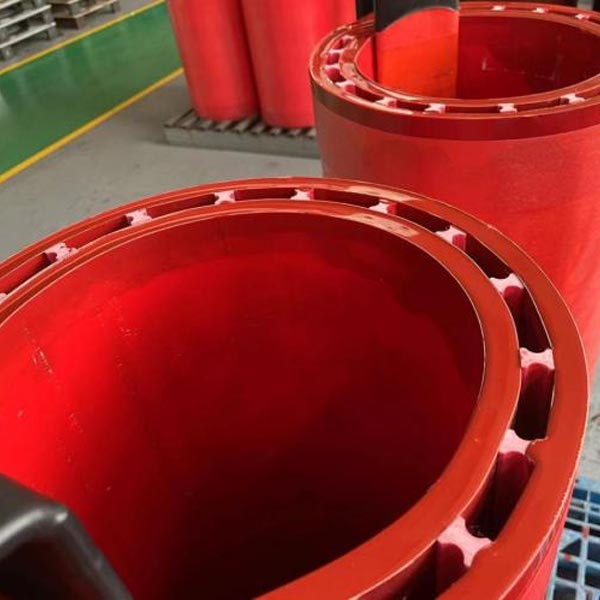

Produksjon

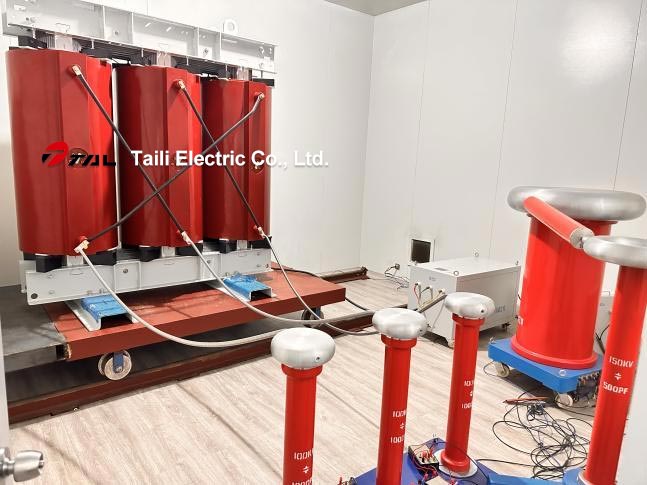

Test

Rutineprøver:

· Måling av spenningsforhold og kontroll av faseforskyvning
· Isolasjonsmotstandstest
· Måling av viklingsmotstand
· Spenningsmotstandstest
· Induser overspenningsmotstandstest
· Måling av tomgangstap og spenningsstrøm
· Måling av kortslutningsimpedans og belastningstap
· Måling av spenningsforhold og kontroll av faseforskyvning
· Isolasjonsmotstandstest
· Måling av viklingsmotstand
· Spenningsmotstandstest
· Induser overspenningsmotstandstest
· Måling av tomgangstap og spenningsstrøm
· Måling av kortslutningsimpedans og belastningstap

Type tester

· Lysimpulstest
· Temperaturøkningstest
