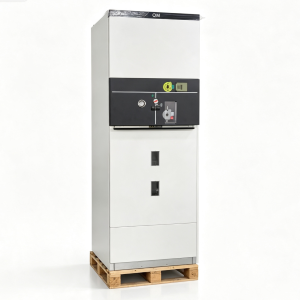

24KV halvisolert gassisolert bryterutstyr (GIS)

TaiLi Electric 24kV halvisolert bryterutstyr (heretter referert til som "dette bryterutstyret") er et kompakt, SF₆-isolert metallkapslet bryterutstyr designet for 24kV mellomspenningskraftdistribusjonssystemer. Dette bryterutstyret er vurdert til 24kV, 630A og 50/60Hz, og er

produsert i streng overensstemmelse med GB og IEC standarder. Dette bryterutstyret er egnet for ringhovedenheter, sekundære transformatorstasjoner, industrianlegg, kommersielle bygninger og fornybar energiprosjekter.

Nøkkelfunksjoner

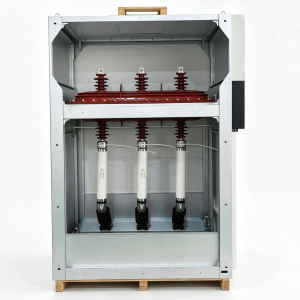

• Fullt forseglet tank i rustfritt stål – TaiLi Electric 24kV halvisolert bryterutstyr inneholder en fullstendig forseglet tank i rustfritt stål laget av 3–5 mm tykke rustfrie stålplater, sveiset av robotsveisemaskiner for å sikre minimal deformasjon og utmerket gasstetthet. Alle spenningsførende deler og bryterenheter til TaiLi Electric 24kV halvisolert bryterutstyr er innelukket i denne tanken, som er fylt med SF₆-gass som både isolerende og lysbueslukkende medium. Denne designen sikrer at TaiLi Electric 24kV halvisolert bryterutstyr forblir upåvirket av ytre miljøforhold som fuktighet, støv og forurensning.
• Høyt beskyttelsesnivå – Den forseglede tanken til TaiLi Electric 24kV halvisolert bryterutstyr oppnår en beskyttelsesgrad på IP67, noe som lar dette bryterutstyret fungere pålitelig selv under midlertidige vannnedsenkningsforhold. Det ytre kabinettet til TaiLi Electric 24kV halvisolert bryterutstyr er klassifisert IP4X.
• Tre-posisjons lastbryter – TaiLi Electric 24kV halvisolert bryterutstyr er utstyrt med en tre-posisjons lastbryter (lukket/åpen/jordet) sveiset inne i den SF₆-fylte rustfri ståltanken. Brytermekanismen til TaiLi Electric 24kV halvisolert bryterutstyr har korrosjonsbestandige materialer og selvsmørende lagre, noe som sikrer lav driftsinnsats, høy pålitelighet og forlenget levetid.

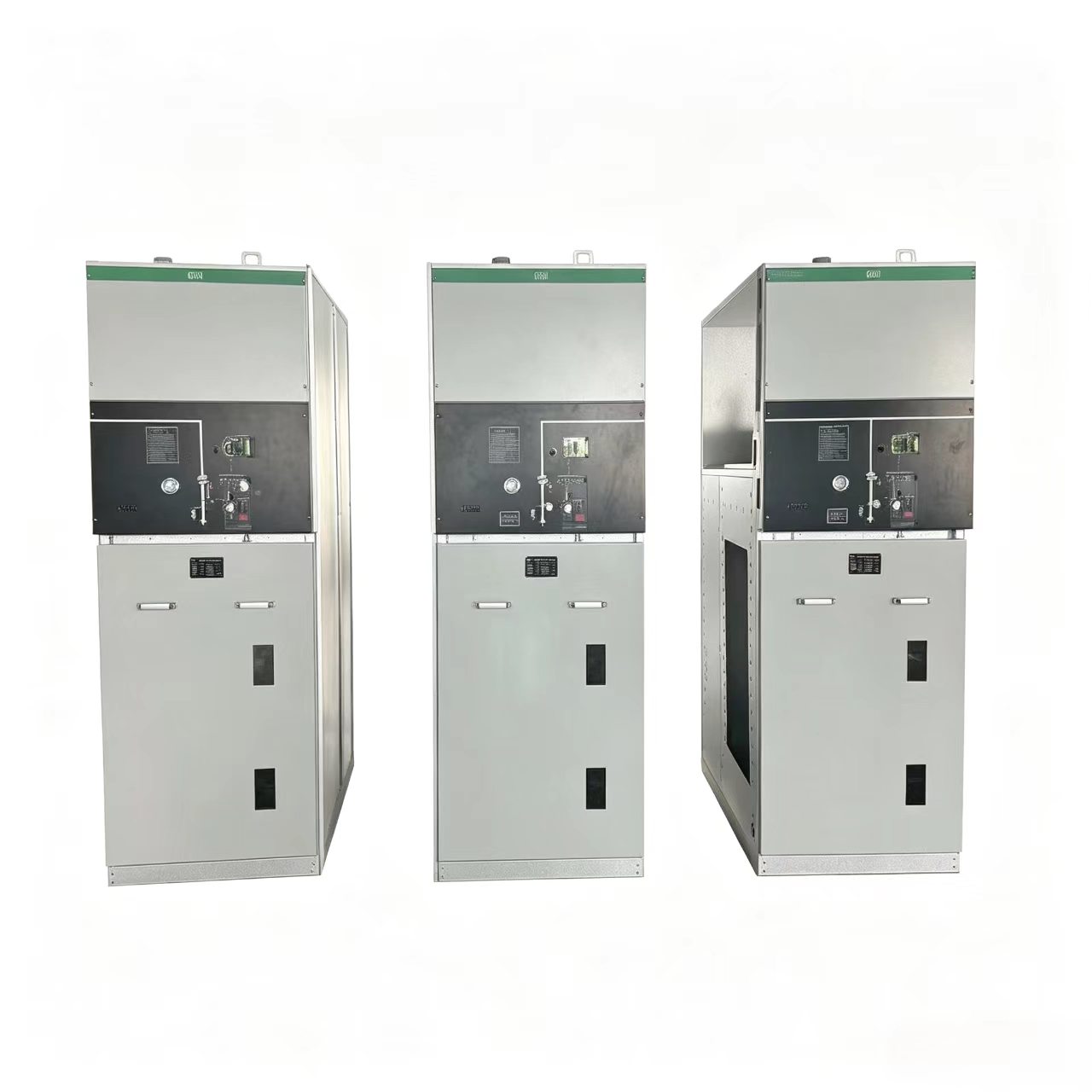

• Modulær og utvidbar design – TaiLi Electric 24kV halvisolert bryterutstyr har en modulær enhetskonfigurasjon som tillater fleksibel kombinasjon og utvidelse uten behov for gasshåndtering under montering. TaiLi Electric 24kV halvisolert koblingsutstyr er tilgjengelig i både faste og utvidbare konfigurasjoner, og imøtekommer ulike transformatorstasjonskrav for kompakte koblingsanlegg.
• Omfattende mekanisk forrigling – TaiLi Electric 24kV halvisolert bryterutstyr har et komplett femforebyggende mekanisk forriglingssystem som forhindrer driftsfeil og sikrer personellsikkerhet.
• Smart-Ready – TaiLi Electric 24kV halvisolert bryterutstyr kan utstyres med motoriserte mekanismer, spenningstransformatorer og distribusjonsautomatiseringsterminalenheter for å muliggjøre fjernovervåking og kontrollfunksjoner.

Tekniske spesifikasjoner

Søknader

TaiLi Electric 24kV halvisolert bryterutstyr er mye brukt på tvers av flere sektorer av kraftindustrien:

• Ringhovedenheter – Som en kjernekomponent i 24kV ringnettverk for kraftdistribusjon i by og land.
• Sekundære undersentraler – For kompakte, vedlikeholdsfrie koblingsanlegg i små til mellomstore undersentraler.
• Industrianlegg – Kraftdistribusjon i fabrikker, gruver og produksjonsanlegg.
• Næringsbygg – For kjøpesentre, sykehus, idrettsanlegg og høyhus.
• Infrastruktur - Flyplasser, metrosystemer, jernbaner og tunneler.
• Fornybar energi – Vindparker og solcelleanlegg.
• Padmonterte og underjordiske understasjoner – Egnet for utendørs kabinetter eller semi-underjordiske installasjoner.

FAQ

Q1: Hva er den typiske SF₆-gasslekkasjeraten for dette bryterutstyret?

A: Den årlige lekkasjeraten for SF₆ til TaiLi Electric 24kV halvisolert bryterutstyr er ≤0,1 %. Den forseglede tanken er sveiset av robotsveisemaskiner for å sikre utmerket gasstetthet, og designet garanterer ingen lekkasje i over 30 år.

Q2: Hva skal jeg gjøre hvis SF₆-trykket faller eller en gasslekkasje oppdages?

A: Hvis SF₆-tetthetsmonitoren indikerer lavt trykk eller en alarm utløses, må du umiddelbart stoppe driften, identifisere lekkasjekilden, reparere lekkasjepunktet og fylle bryterutstyret med SF₆-gass til spesifisert trykk. Regelmessige inspeksjoner av gasstrykkmåleren og tetthetsreléet anbefales.

Q3: Krever dette bryterutstyret regelmessig vedlikehold?

A: Nei. TaiLi Electric 24kV halvisolert bryterutstyr er designet som et vedlikeholdsfritt produkt. Den fullt forseglede tanken i rustfritt stål forhindrer kontakt mellom isolasjonsgassen og det ytre miljøet, og eliminerer behovet for periodiske inspeksjoner, gassprøvetaking eller regenerering gjennom hele produktets levetid.
